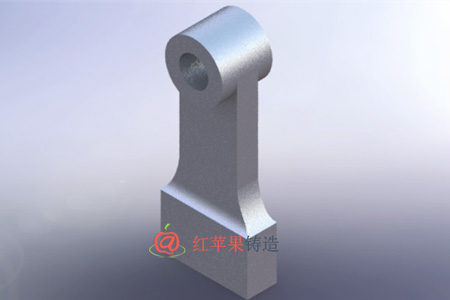

当今锤式破碎机锤头使用的材质及制造工艺方法

   导读；当今锤式破碎机锤头使用的材质及制造工艺方法很多,但基本属于铸造、锻造、堆焊和组合四大类若干种材质,现将常用的举例介绍如下:

   (l)高锰铬钢铸造锤头

   高锰铬钢比高锰钢更适用于剧烈冲击和磨损工况下工作,它是一种无磁性奥式体钢,是典型的高强度耐磨钢,具有高的韧性、抗拉强度和延伸率,它是在高锰钢的基础上,加入一定量的铬,可以提高其原始硬度,特别是提高屈服极限而无损于抗拉强度和延伸率,提高耐磨性而避免其塑性变形。各制造商都制订了自己的标准,通过自己的工艺技术和内控指标,使铸件在水韧处理后,获得完全的奥氏体金相组织,并且最大限度地控制了碳化物的生成。

   (2)合金钢锻造锤头

   由于锤头不仅需要耐强力的冲击,而且还要耐强力下的磨蚀,当石灰石属于中等硬度,甚至偏软的条件下,一般高锰铬钢冷作硬化的效果是不明显的,德国O乙.K公司MAMMUT破碎机的锤头和洪堡(KHD)HES破碎机的锤头均选择了合金钢锻造的锤头。北京重型机器厂引进了O&K公司的MAM-MUT破碎机许可证技术,生产MB系列锤式破碎机锤头,根据矿石条件也选用锻造材质,其工艺过程为:精炼合金钢水注成钢锭~锻造开坯~模锻成型~调质处理一,锤孔等加工~锤头打击区热处理~无损探伤。在钢水的冶炼和注锭过程中,除要求控制硫、磷的含量外,还要注意其他成分的偏差量和氢、氧等有害气体。合格后的钢锭在水压机上开坯拔长,然后在16t的高速锤或10t模锻机上模锻成规定的几何形状。

   锤头的调质热处理十分关键,其整体不仅要求抗拉强度在85OMPa以上,而且要求有相当的韧性和塑性。加工锤孔后,对锤端打击区进行表面淬火,不仅其表面硬度要求达HB410~460,而且其内部的硬度梯度,要求控制在严格的公差带内,因此每批锤头除破坏一件以在锤孔附近取试件进行综合机械测试外,还要任选一件沿锤头对称中心剖开,按规定的距表面距离,分等距地测检其硬度,其硬度梯度的变化在规定的公差范围之内,这批锤头硬度才算合格。最后逐一进行超声波及磁粉探伤,以确保锤头内部和外部均不存在缺陷和裂纹,保证锤头质量万无一失。
